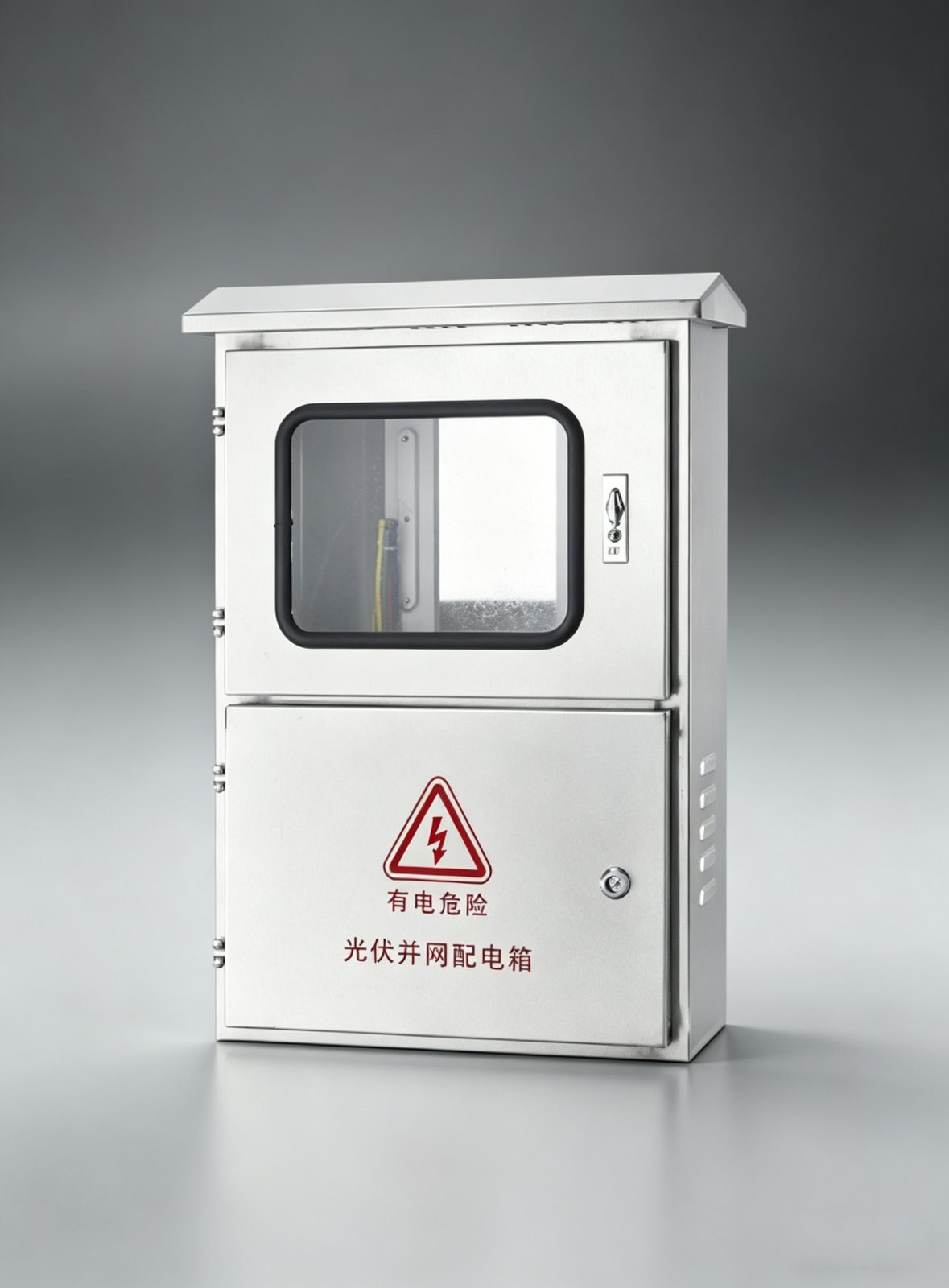

一、产品概述
光伏并网配电箱是分布式光伏发电系统中连接逆变器交流输出侧与电网并网点的专用电气成套设备。它承担着电能汇流、并网控制、安全保护与电能计量的核心功能，确保光伏系统与公共电网之间的安全、协调运行。

产品适用于三相380V/220V电压等级的分布式光伏发电系统，涵盖户用屋顶光伏（3kW~30kWp）、工商业分布式光伏（30kW~400kWp）等应用场景。箱内集成隔离开关、并网断路器（或重合闸断路器）、浪涌保护器、电能计量装置等核心元器件，具备完善的过压/欠压保护、短路保护、防雷保护及防孤岛保护功能。

二、产品特点
安全保护
多重保护机制：集成过压保护、欠压保护、失压保护、过流保护、短路保护、防雷保护及防孤岛保护于一体

自动重合闸功能：智能并网断路器在电网电压异常时自动分闸，电网恢复正常后自动恢复供电，提高发电可靠性

过欠压自恢复：具备失压跳闸、欠压跳闸、过压跳闸及检有压合闸功能

防孤岛保护：当检测到孤岛现象时，自动断开与电网的连接

智能运维（智能型）
集成温度、电压、电流等状态监测功能

支持远程通信与故障告警，可实现远程分合闸控制

具备数据可视化与柔性控制能力，通过管理平台或APP实时查看电气数据

结构设计
箱体材质：可选冷轧钢板、不锈钢（304/316L）、PC工程塑料或SMC复合材料，具有抗老化、耐腐蚀性能

防护等级：IP54/IP65，防尘防水，可有效防止飞虫等异物进入

计量窗口：预留电表安装位置，箱门设透明观察窗，方便抄表

安全锁具：箱门需专业钥匙开启，实现专业管理，防止窃电行为

三、技术参数
参数项目    技术指标
额定交流电压    AC 380V / 220V，50Hz/60Hz
最大持续工作电压    AC 400V~450V
额定输入电流    32A、63A、80A、100A、125A、200A、250A
隔离开关额定电流    63A、100A、200A、400A
重合闸断路器    2P/4P，额定电流63A~250A
过压保护值（相电压）    ≥290V（可设255~300V）
欠压保护值（相电压）    ≤150V（可设154~187V）
防雷器最大放电电流    40kA（8/20μs）
防雷器标称放电电流    20kA（8/20μs）
保护响应时间    ≤20nS
防护等级    IP54 / IP65
碰撞防护等级    IK10
工作温度    -20℃ ~ +60℃
相对湿度    5%~99%
海拔高度    ≤2000m（超过需降载使用）
安装方式    壁挂式
注：具体参数以订货技术协议及铭牌数据为准。额定电流及元器件配置可根据并网容量定制。

四、执行标准
NB/T 11349—2023《户用光伏并网箱技术规范》（2024年6月28日实施）

GB/T 29319《光伏发电系统接入配电网技术规定》

GB 50054《低压配电设计规范》

GB/T 14048.2《低压开关设备和控制设备 第2部分：断路器》

GB/T 18802.1《低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器》

GB/T 20046《光伏（PV）系统电网接口特性》

五、核心元器件配置
序号    元器件名称    功能说明    选型要求
1    隔离开关（刀开关）    提供明显断开点，检修时隔离电源    额定电流≥系统最大工作电流，具备分合闸位置指示
2    并网断路器/重合闸断路器    正常并网分合闸操作，故障时快速切断    光伏专用型，具备过欠压保护及自动重合闸功能
3    小型断路器    分支回路过载及短路保护    根据支路电流选配
4    交流浪涌保护器（SPD）    防雷保护，抑制电网侧雷电过电压    最大放电电流≥40kA，响应时间≤20nS
5    电能计量装置    发电量计量，双向有功/四象限无功计量    预留安装位置，计量表由电力部门提供
6    过欠压保护器（可选）    独立过欠压保护，失压跳闸    根据项目需求选配
典型配置示例（10~20kWp三相并网箱）：隔离开关RDG8-63/4×1，重合闸断路器RDB5Z-100N1 C63 4P（光伏专用）×1，小型断路器RDB5-63 C32 4P×1，浪涌保护器RDU5-B40/4P/Uc420×1。

六、安装与使用
6.1 安装前检查
检查产品铭牌技术数据与实际使用条件是否相符

检查箱体外观有无运输损伤，密封件是否完好

核对箱内元器件是否与配置清单一致，有无松动脱落

6.2 安装要求
安装位置：选择通风、干燥、便于操作和维护的位置，避免阳光直射和雨水积聚处

安装方式：壁挂式安装，确保支架水平牢固，配电箱固定后不晃动

电缆连接：按电气图正确接线，电缆布线整齐清晰，留有足够维护余量

接地与防雷：按规范进行接地连接，接地电阻符合当地要求

警示标识：在电气设备和线路附近标识“当心触电”等提示性文字和符号

6.3 调试流程
绝缘电阻测试：使用绝缘电阻测试仪检查线缆对地绝缘阻值，确认无电气泄漏

功能测试：检查断路器分合闸动作是否正常，核对电缆线序是否正确

参数设置：根据系统设计要求设置过压/欠压保护值、重合闸延时等参数

通讯调试：智能型并网箱需调试与逆变器、数据采集器的通讯连接

6.4 运行操作
严禁带电插拔或湿手操作

电网电压异常时，重合闸断路器应自动分闸；电网恢复正常后自动恢复并网

定期监测负载电流，不超过额定电流值

6.5 维护保养
定期检查箱体密封条老化情况，及时更换

定期检查接地连接是否可靠

智能型产品定期检查通讯状态及数据上传情况

七、订货须知
订货时请提供以下信息：

产品型号及类型：普通型 / 智能型

并网容量（kWp）：确定额定电流等级

额定电压：单相220V / 三相380V

元器件品牌要求：如正泰、德力西、施耐德、ABB等

箱体材质：冷轧钢板 / 不锈钢 / PC / SMC

防护等级：IP54 / IP65

计量要求：单表位 / 双表位，直接接入 / 二次接入

特殊功能：远程控制、数据采集、防孤岛保护等

当地电网特殊要求：各省电力公司对并网箱有差异化规范，请提前确认

订货型号示例：
SQBWX-30T（额定输入电流32A，三相并网箱，防护等级IP65）

八、安全警示
⚠️ 重要安全须知

安装前请仔细阅读本手册，若未按说明进行安装而出现设备损坏，厂家有权不进行质量保证

所有操作和接线须由专业电气工程师执行，非专业人员禁止操作

安装时除接线端子外，不要触碰机箱内部其它部分

操作和接线必须符合所在国和当地的相关标准要求

光伏发电系统应具备防孤岛保护功能，当检测到孤岛现象时，应断开与电网的连接

严禁将保护接地中性导体（PEN）接入开关电器

进行电气连接和调试时，务必确保电源已关闭，佩戴绝缘手套和安全眼镜

如遇不确定问题，请及时咨询专业人员或厂家技术支持
