一、产品概述

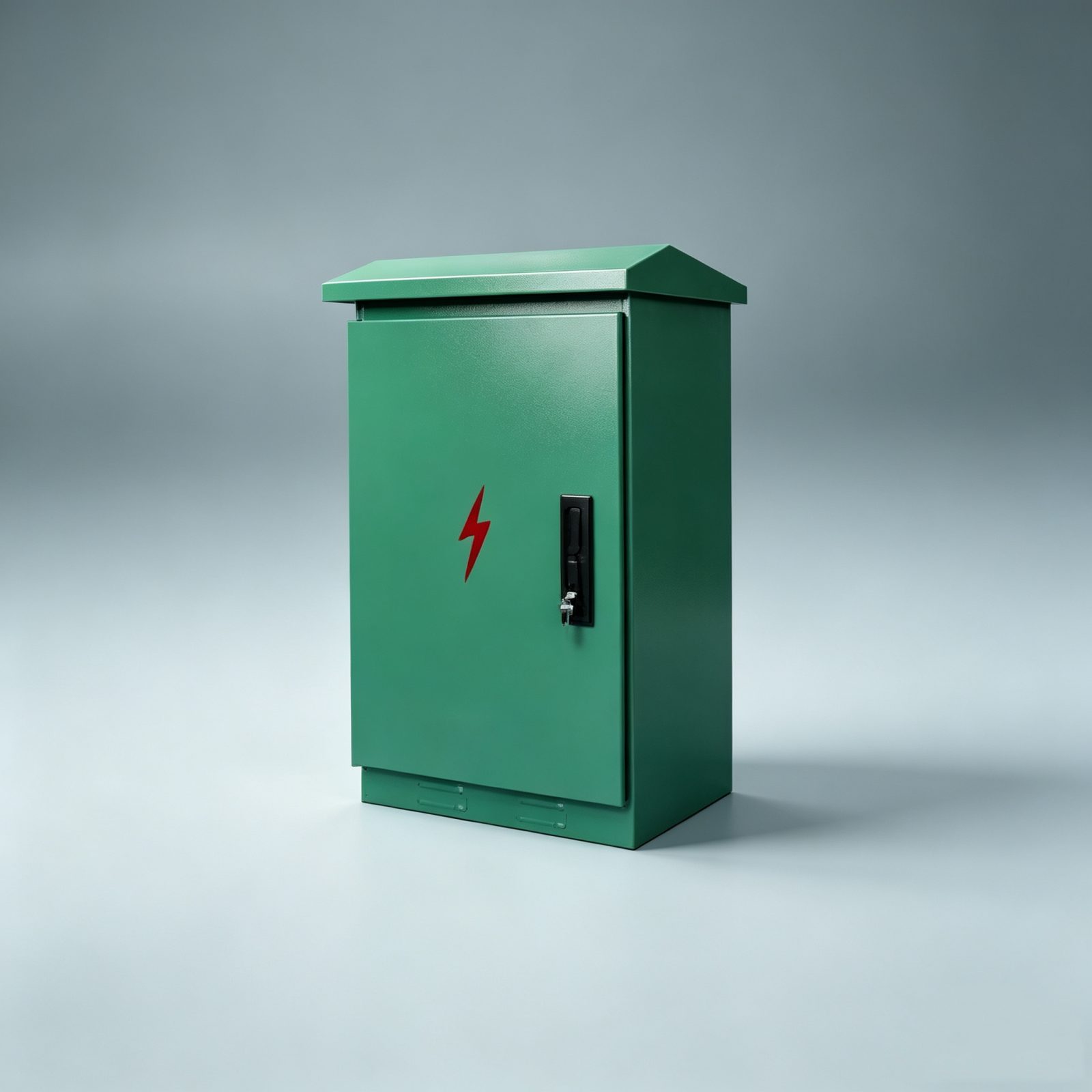

电缆分支箱是用于电力电缆线路节点处，对电缆实施分接、分支、接续及转换电路的电气成套设备。在配电网中，它扮演着“电力交通枢纽”的角色，负责电能的分配与转接，是城网电缆化工程的核心设备。

按电压等级划分，本产品涵盖低压电缆分支箱（额定电压400V）与高压电缆分支箱（额定电压12kV/24kV）两大系列。按结构形式分为美式、欧式及带开关型；按安装方式分为落地式、挂墙式、柱挂式及地埋式。产品广泛适用于城市街道、住宅小区、工业园区、高层建筑、隧道、港口码头及高速铁路等场所的配电系统。

二、产品特点
低压电缆分支箱
箱体材质可选不锈钢板、普通钢板或SMC不饱和聚酯玻璃纤维增强材料，耐腐蚀、抗老化

进出线方案灵活多变，支持断路器、条形熔断器式负荷开关、三相一体式熔断器负荷开关及电缆直接式等多种配置

防护等级覆盖IP44、IP54、IP55、IP65，满足不同户外环境需求

SMC箱体具备优异的绝缘性能与阻燃性能（V-0级），有效防凝露、凝霜

高压电缆分支箱
采用全绝缘、全密封、全屏蔽结构，无任何带电部分裸露

电缆接头采用高等级绝缘橡胶紧包覆绝缘，安全可靠

带开关型可集成SF6负荷开关，实现环网供电与故障隔离

防护等级可达IP65/IP67，可耐受洪水浸泡、高粉尘等恶劣环境

智能型电缆分支箱
集成温度、湿度、局部放电、电缆头温度等状态监测功能

具备远程通信与故障告警能力，实现就地或远程管控

感知层通过传感器采集数据，经网络层传输至平台层进行远程监控与故障预警

三、技术参数
低压电缆分支箱
参数项目    技术指标
额定电压    AC 400V
额定绝缘电压    AC 690V
额定频率    50Hz
主母线额定电流    630A、400A、250A、160A
额定分支电流    400A、250A、160A、125A、100A、63A
额定短时耐受电流    15kA
额定峰值耐受电流    50kA
防护等级    IP44、IP54、IP55、IP65
高压电缆分支箱
参数项目    技术指标
额定电压    12kV、24kV
额定电流    630A（主回路）/ 200A（分支回路）
工频耐受电压    42kV
雷电冲击电压    105kV
热稳定电流    20kA/2s
回路电阻    ≤60μΩ
防护等级    IP33～IP67
注：具体参数以订货技术协议为准。智能型分支箱的技术要求参照T/CMEEEA相关标准执行。

四、执行标准
低压型：GB/T 7251.1《低压成套开关设备和控制设备 第1部分：总则》、GB/T 7251.5《公用电网电力配电成套设备》

高压型：DL/T 404《额定电压12kV及以上交流金属封闭开关设备和控制设备》、DL/T 1263《12kV~40.5kV电缆分接箱》

外壳防护：GB/T 4208《外壳防护等级（IP代码）》

五、使用环境条件
条件项目    要求
环境温度    -40℃ ~ +55℃（24h周期平均不超过+35℃）
相对湿度    日平均≤95%，月平均≤90%
海拔高度    ≤2000m
抗震能力    地震烈度≤8度
安装倾斜度    ≤3°
污染等级    2级～3级
安装场所应避免易燃易爆物品、导电尘埃、腐蚀性介质及剧烈震动冲击。

六、安装与使用
6.1 安装前检查
核对铭牌技术数据与实际使用条件是否相符

检查箱体外观有无运输损伤，密封件是否完好

确认安装基础满足承重及排水要求

6.2 安装要求
基础施工：落地式安装基础应高出地面30cm以上，并设置排水措施

接地规范：箱体及金属部件须可靠接地，接地电阻≤4Ω，接地线截面积≥25mm²（铜质）

通风散热：户外安装时箱体与墙体或相邻设备保持≥1米间距

电缆固定：使用专用夹具固定电缆，防止外力拉扯导致接头松动

6.3 运行操作
操作人员须持证上岗，穿戴绝缘手套、护目镜等防护装备

操作前确认电源已切断，验电确认无电后方可作业

定期监测负载电流，不超过额定电流；三相电流不平衡度应≤15%

严禁非授权人员接触和操作分支箱

6.4 维护保养
周期    维护内容
每月    红外测温检测接头温度（正常≤70℃），检查通风孔通畅
每半年    紧固螺栓，测试绝缘电阻（≥10MΩ）
每年    清洁内部，更换老化密封件，检查电缆终端头防水层
环境应对要点：潮湿多雨地区加装防潮加热器或吸湿剂（箱内湿度建议≤60%）；高盐雾腐蚀环境选用不锈钢箱体，每季度清洁盐渍。

七、订货须知
订货时请提供以下信息：

产品型号：低压/高压，美式/欧式/带开关/智能型

额定电压：400V / 12kV / 24kV

主回路及分支回路额定电流

进出线方案：断路器/负荷开关/电缆直接式

支路数量及配置要求

箱体材质：不锈钢/钢板/SMC

安装方式：落地式/挂墙式/柱挂式/地埋式

防护等级：IP44 / IP54 / IP55 / IP65 / IP67

特殊要求：智能监测功能、太阳能照明、防凝露装置等

订货型号示例：
SQ-DFW-12/630-3（高压欧式电缆分支箱，额定电压12kV，主回路电流630A，三路进出线）

八、安全警示
⚠️ 重要安全须知

非专业人员禁止操作带电设备，必须由持证电工执行

严禁在箱内存放杂物或工具，避免短路风险

禁止随意更改接线方式或私自增容

雷雨天气避免操作，防止雷击过电压损坏设备

箱体着火时使用干粉灭火器扑救，严禁用水灭火

电缆故障时应立即切断电源，挂警示牌，联系专业队伍处理
