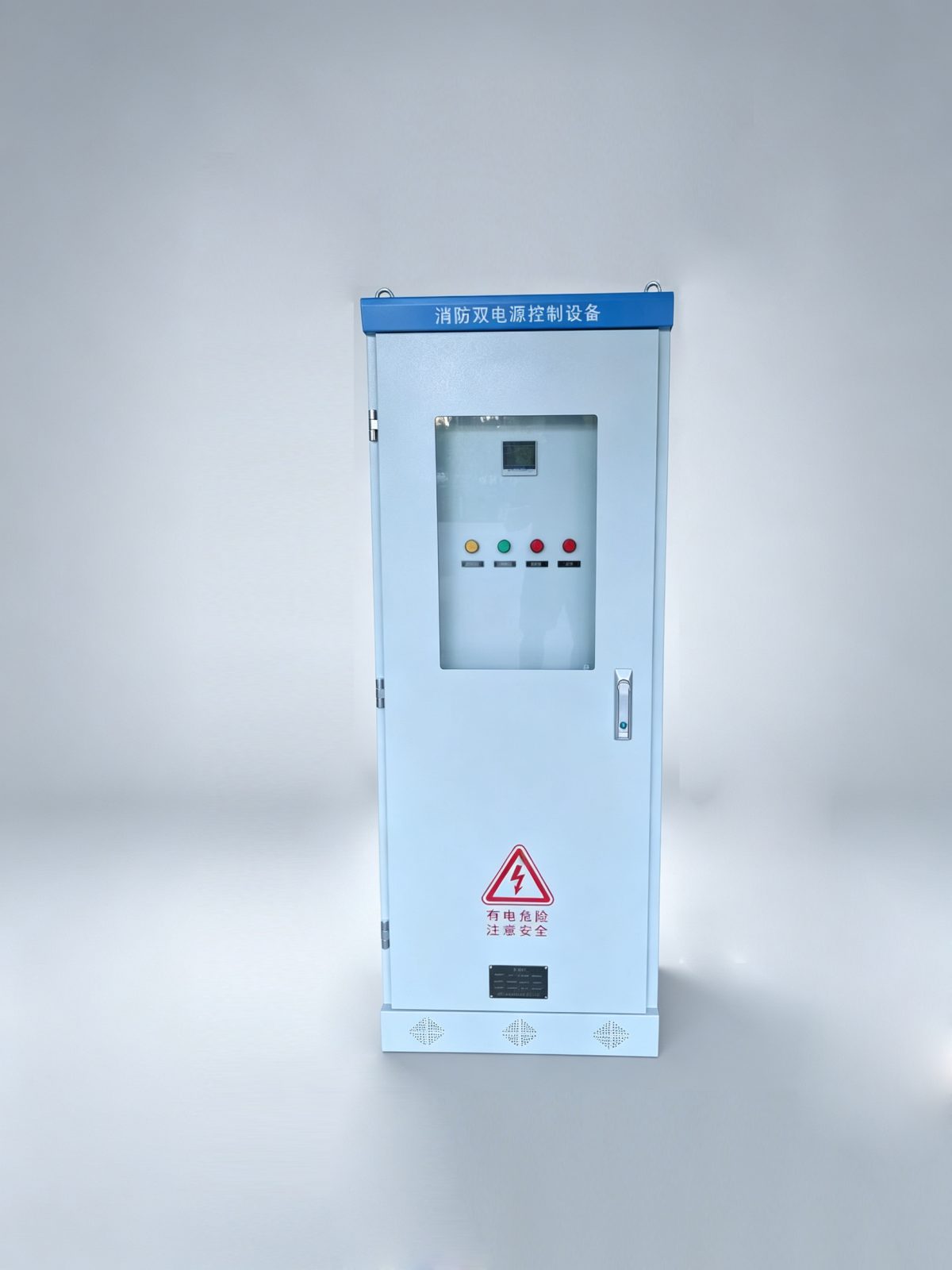

产品概述
消防双电源柜（亦称消防双电源切换柜/双电源控制设备）是消防电气成套系统的供电保障核心，专门用于在主电源与备用电源之间实现自动或手动切换，确保消防设备在主电源故障时能够及时获得可靠供电。

本产品作为消防水泵控制柜、喷淋泵控制柜、防排烟风机控制柜等消防设备的上游供电装置，当市电停电、欠压、过压、断相等故障发生时，自动切换至备用电源（发电机或第二路市电），保障消防水泵、喷淋系统、防排烟风机、应急照明等消防设备的不间断运行。产品广泛应用于高层建筑、商业综合体、医院、学校、地下车库、工业厂房及市政消防泵站等场所的消防配电系统。

二、产品特点
切换性能
自动/手动切换：具有自动和手动两种控制方式，手动方式具有优先权限

快速切换：PC级ATSE切换时间≤0.1s，CB级切换时间≤0.5s，满足消防设备不间断供电要求

自投自复功能：主电源恢复后自动切换回主电源供电，具备互为备用功能

安全保护
多重保护：具有过压、欠压、缺相、断相、过流、过载等保护与声光报警功能

防雷保护：内置防雷装置，避免雷电对设备造成损坏

电气火灾监控：可选配剩余电流式电气火灾监控探测器，可与电气火灾主机通讯

状态监测与显示
实时显示：具有三相电流指示、三相电压指示、主/备电源指示、声光告警功能，工作状态一目了然

信号反馈：能反馈运行、故障、切换状态信号至消防控制中心

自动巡检接口：可实现定期自动切换双电源装置运行，检测主、备电源状态

环境适应
柜体防护：采用优质冷轧钢板焊接成型、酸洗喷塑，抗冲击、耐腐蚀，防护等级可达IP55

温湿度调节：可选配柜内自动照明及温度/湿度自动调节功能

三、技术参数
参数项目    技术指标
额定工作电压    AC 380V，三相四线制
额定频率    50Hz
额定电流范围    32A~1000A（PC级/CB级可选）
切换时间    PC级≤0.1s；CB级≤0.5s
电压波动范围    85%~110%正常工作
负载能力    115%负载30min正常工作
受控回路数    1~20路（可定制）
防护等级    IP30（常规）/ IP55（可选）
接地电阻    ≤0.1Ω
工作环境温度    -10℃~+55℃（PC级/CB级典型值）
相对湿度    ≤90%（无凝露）
注：具体参数以订货技术协议及产品铭牌为准。额定电流、受控回路数、防护等级可根据项目需求定制。

四、执行标准
GB 16806-2006《消防联动控制系统》

GB 7251.1《低压成套开关设备和控制设备 第1部分：总则》

GB 50052《供配电系统设计规范》

GB 50116《火灾自动报警系统设计规范》

GB 50974-2014《消防给水及消火栓系统技术规范》

CCCF消防产品认证（强制性产品认证）

五、核心元器件配置
序号    元器件名称    功能说明
1    双电源自动切换装置（ATSE）    核心切换元件，PC级或CB级可选
2    断路器    主/备电源回路短路保护
3    电压检测继电器    监测主/备电源电压状态，触发切换逻辑
4    指示灯    电源指示、主/备电源状态指示、切换状态指示
5    声光报警器    故障报警（缺相、过压、欠压等）
6    防雷器（SPD）    抑制雷电过电压，保护设备安全
7    双电源控制器    逻辑运算、自动/远程信号处理、继电器驱动
8    电气火灾监控探测器    剩余电流监测，预防电气火灾（选配）
六、安装与使用
6.1 安装前检查
核对铭牌技术数据与实际使用条件是否相符

检查柜体外观有无运输损伤，元器件有无松动脱落

确认柜内元器件与配置清单一致

6.2 安装要求
柜体就位：做好找平固定，保证柜体垂直稳固，多柜并排安装时对齐拼接

接线规范：严格区分常用电源与备用电源回路，线缆相序、标识清晰准确，强弱电线路分区排布

接地要求：柜体可靠接地，接地电阻符合规范要求，接地线断开可能导致触电危险

联动信号接入：消防型设备须严格按照消防规范接入联动信号、故障反馈线路，确保消防主机可正常接收设备运行、故障、切换状态信号

安装位置：应安装在通风、干燥、无腐蚀性气体的环境中，避免潮湿或易燃易爆场所

6.3 调试流程
绝缘测试：测试线缆对地绝缘电阻，确认符合要求

手动切换测试：验证手动模式下主/备电源切换功能正常

自动切换测试：模拟市电断电、缺相、电压异常等工况，核验切换延时、动作逻辑、反馈信号是否正常

自投自复测试：验证主电源恢复后自动切换回主电源供电

联动功能测试：验证与消防控制中心的信号反馈及联动控制功能

6.4 运行操作
消防双电源柜平时应处于自动控制状态，确保火灾时能够自动切换

手动状态下，外部信号被切断，适用于检修或保养期间的安全保障

操作人员须持证上岗，严格遵守安全操作规程

6.5 维护保养
周期    维护内容
每月    开展模拟断电测试，验证自动切换功能；清理柜内积尘
每季    检查接线端子、开关触头状态，排查氧化、发热、松动；消防型设备重点核查联动及信号反馈功能
年度    全面检查元器件老化情况，建立运维台账，记录巡检、调试、故障处理内容
环境应对要点：地下泵房等潮湿环境应重点关注柜内凝露情况，必要时加装除湿装置；长期停用设备应每3个月通电运行10分钟。

七、订货须知
订货时请提供以下信息：

产品型号及类型：PC级 / CB级

额定电压及电流：AC 380V，额定电流（32A~1000A）

受控回路数：单路 / 多路（1~20路）

切换方式：自投自复 / 互为备用

防护等级要求：IP30 / IP55

特殊功能要求：自动巡检接口、电气火灾监控、远程通讯接口等

柜体尺寸及安装方式：落地式 / 壁挂式

元器件品牌要求：如施耐德、ABB、正泰等

当地消防验收特殊要求：各省消防规范可能存在差异，请提前确认

订货型号示例：
SQ-SDY-100/4（消防双电源柜，额定电流100A，4极）

八、安全警示
⚠️ 重要安全须知

安装、使用和维修前必须阅读和理解本说明书，特别重视安全警告

所有操作和接线须由专业电气工程师执行，非专业人员禁止操作

维修之前请务必切断电源，确认无电后方可作业

控制柜必须正确接地，接地线断开可能导致触电危险

消防双电源柜平时应处于自动控制状态，确保火灾时可靠切换

手动状态下外部信号被切断，仅适用于检修保养，且应确保有人值守

定期开展模拟断电测试，验证切换功能可靠性

建立消防设备运维台账，做到运维全过程可追溯

严禁在控制柜内存放杂物，保持柜内清洁、干燥、通风
