产品概述

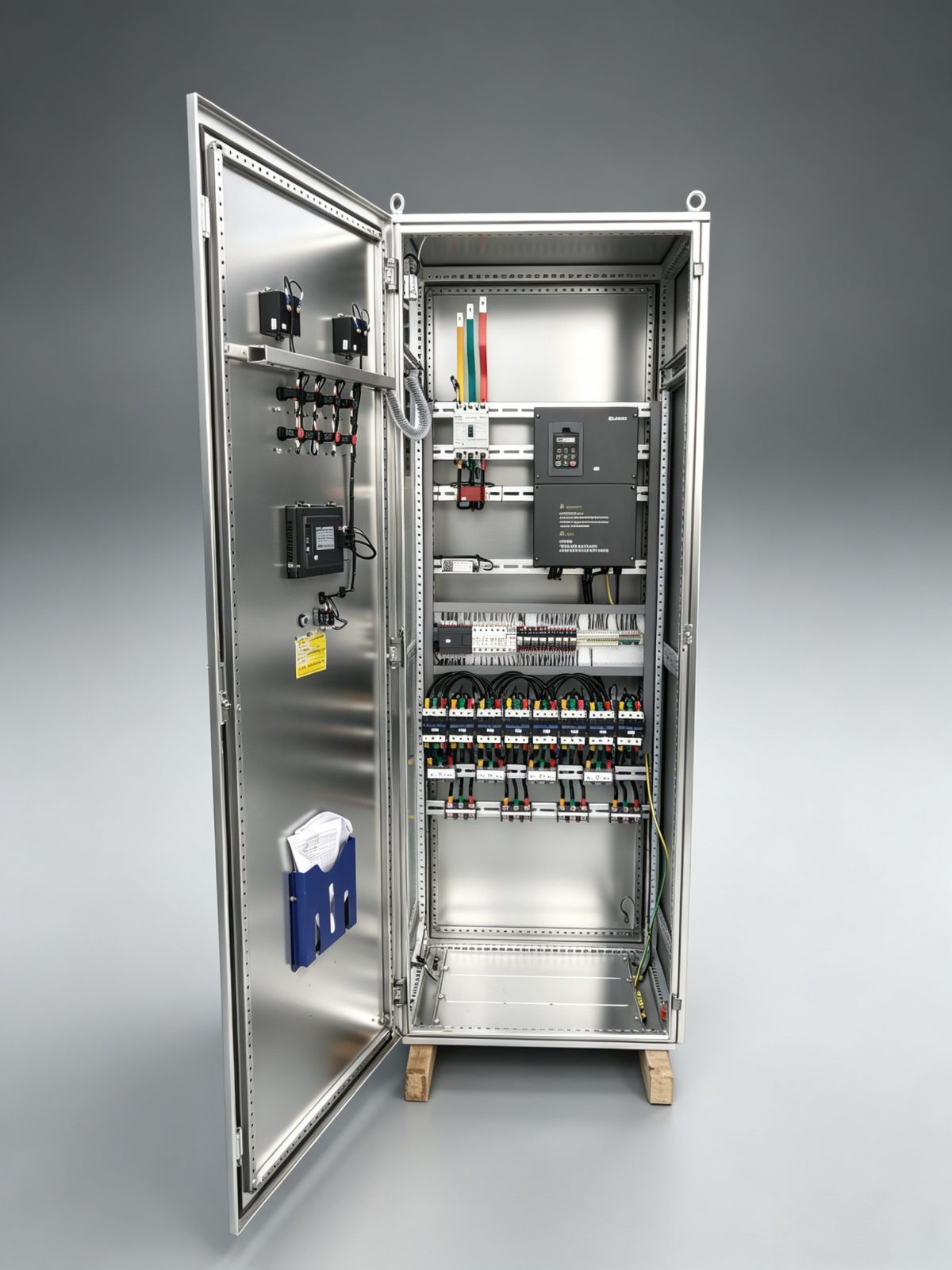

消防泵自动巡检柜（亦称消防智能数字巡检装置）是消防给水系统中对消防水泵进行周期性自动检测的专用控制设备。消防水泵长期处于闲置状态，加上泵房环境潮湿，极易发生泵轴和叶轮锈蚀、锈死，导致火灾时无法正常运转。

本产品通过低频无压巡检技术，定期对消防泵进行低速运转检测，使水泵机组保持良好机械性能和电气性能，确保“养兵千日，用兵一时”。产品适用于医院、政府机关、大型超市、商场、学校、车站、体育场馆、变电站等场所的消防供水系统。

二、产品特点
巡检性能
低频无压巡检：巡检时电机转速为300转/分，系统不增压、无启动电流，极大延长设备使用寿命，是符合公安部行业标准要求的巡检方式

主回路+水泵双巡检：具有主回路接触器巡检与消防水泵低速巡检双重功能，全面覆盖电气与机械部分

巡检周期可调：巡检周期及单泵巡检时间可根据实际要求从几分钟到几天任意调整，典型设置为24小时周期、单泵10分钟

安全保护
消防优先切换：巡检过程中如接到消防命令，智能控制器会立即发出停止巡检指令，瞬时启动消防泵完成消防任务

多重保护：具有过压、欠压、缺相、错相、过流、过载、短路等保护功能

故障记忆：可记录短路、缺相、过流、过电压、欠电压、通讯等故障，便于运行人员检修操作

智能管理
触摸屏人机界面：7英寸高可靠触摸屏，中文菜单清晰易懂，实时显示巡检运行参数

通信接口：预留RS485标准接口，可完成对楼宇自控的运行状态远传，支持消防中控室联网

报警输出：具有声光告警功能，部分型号支持短信报警输出

三、技术参数
参数项目    技术指标
额定工作电压    AC 380V，三相五线制
额定频率    50Hz
额定电流范围    AC 20A ~ 250A
巡检最大功率    单台水泵160kW（特殊可定制）
巡检回路数    最多10回路（特殊可定制）
巡检方式    低频无压巡检，电机转速300转/分
巡检周期    24小时（可调）
单泵巡检时间    10分钟（可调）
防护等级    不低于IP30（常规）；特殊环境可达IP55
通信接口    RS485（标准）
工作环境温度    -10℃ ~ +55℃
相对湿度    ≤90% RH
注：具体参数以订货技术协议及产品铭牌为准。

四、执行标准
GB 16806-2006《消防联动控制系统》

GA 30.2《固定消防给水设备的性能要求和试验方法》

GB 7251《低压成套开关设备和控制设备》

CCCF消防产品认证（强制性产品认证）

五、核心元器件配置
序号    元器件名称    功能说明
1    智能巡检控制器（PLC）    核心控制单元，执行巡检逻辑与消防优先切换
2    触摸屏人机界面    参数设置、状态显示、故障查询
3    变频器    输出低频信号驱动水泵低速巡检
4    接触器    主回路通断控制，辅助触点反馈巡检信号
5    电压/电流传感器    实时采集电源及电机运行参数
6    声光报警器    故障报警输出
7    通信模块    RS485接口，支持数据远传
六、安装与使用
6.1 安装前检查
核对铭牌技术数据与实际使用条件是否相符

检查柜体外观有无运输损伤，元器件有无松动脱落

确认柜内元器件与配置清单一致

6.2 安装要求
环境选择：应安装在通风、干燥处，避免过湿区域；如环境潮湿应配置除湿或通风设备

柜体固定：落地式安装，确保水平牢固，多柜并排时对齐拼接

布线规范：采用架空线槽走线，强弱电线路分开敷设，避免电磁干扰

接地防雷：确保设备可靠接地，做好避雷措施

安装资质：由专业安装人员施工，防止设备损坏或人身伤害

6.3 调试流程
绝缘测试：测试线缆对地绝缘电阻，确认符合要求

手动巡检测试：逐台启动消防水泵，检查运行状态与参数

自动巡检设置：设置巡检周期与单泵巡检时间，测试自动巡检流程

故障报警测试：模拟缺相、过流等故障，验证声光报警与记录功能

消防联动测试：模拟消防信号，验证巡检停止与消防泵瞬时启动功能

6.4 运行操作
巡检柜平时处于自动巡检状态，按设定周期自动运行

消防发生时，控制器自动停止巡检并启动消防泵，消防结束手动关机

巡检过程中如动作异常，控制器记录故障支路号及类别，发出声光报警

6.5 维护保养
周期    维护内容
每月    测试手动/自动巡检功能，检查电源电压及三相平衡
每季    清洁柜内积尘，检查接线端子及接触器触头状态
年度    全面检查元器件老化情况，检查接地电阻（≤4Ω）
维修注意事项：维修前必须断开所有电源，佩戴绝缘防护装备；检查控制柜内电路连接是否牢固；如保险丝损坏应及时更换同规格熔断器。

七、订货须知
订货时请提供以下信息：

产品型号及规格

被控电机额定电流及功率（单台水泵功率范围）

巡检回路数：需要巡检的水泵台数

巡检周期及单泵巡检时间要求

防护等级要求：IP30 / IP55

是否需要双电源巡检功能：可定期切换检测主/备电源

通信接口要求：RS485 / 以太网

柜体材质及尺寸要求

当地消防验收特殊要求

订货型号示例：
SQ-XJ-160/6（消防泵自动巡检柜，6回路，单泵功率160kW）

八、安全警示
⚠️ 重要安全须知

安装、使用和维修前必须阅读和理解本说明书

所有操作和接线须由专业电气工程师执行，非专业人员禁止操作

维修前必须断开所有电源，确认无电后方可作业

巡检过程中接到消防命令时，巡检柜会自动瞬时停止巡检并启动消防泵，请勿在消防状态下进行维护操作

定期测试消防联动切换功能，确保火灾时巡检柜能可靠退出、消防泵能瞬时启动

建立消防设备运维台账，记录每次巡检、调试、故障处理内容

保持柜内清洁、干燥、通风，严禁存放杂物

本说明书为通用样本，具体产品的技术参数以随机附带的产品说明书及铭牌数据为准。产品设计及规格如有改进，恕不另行通知。
