一、产品概述

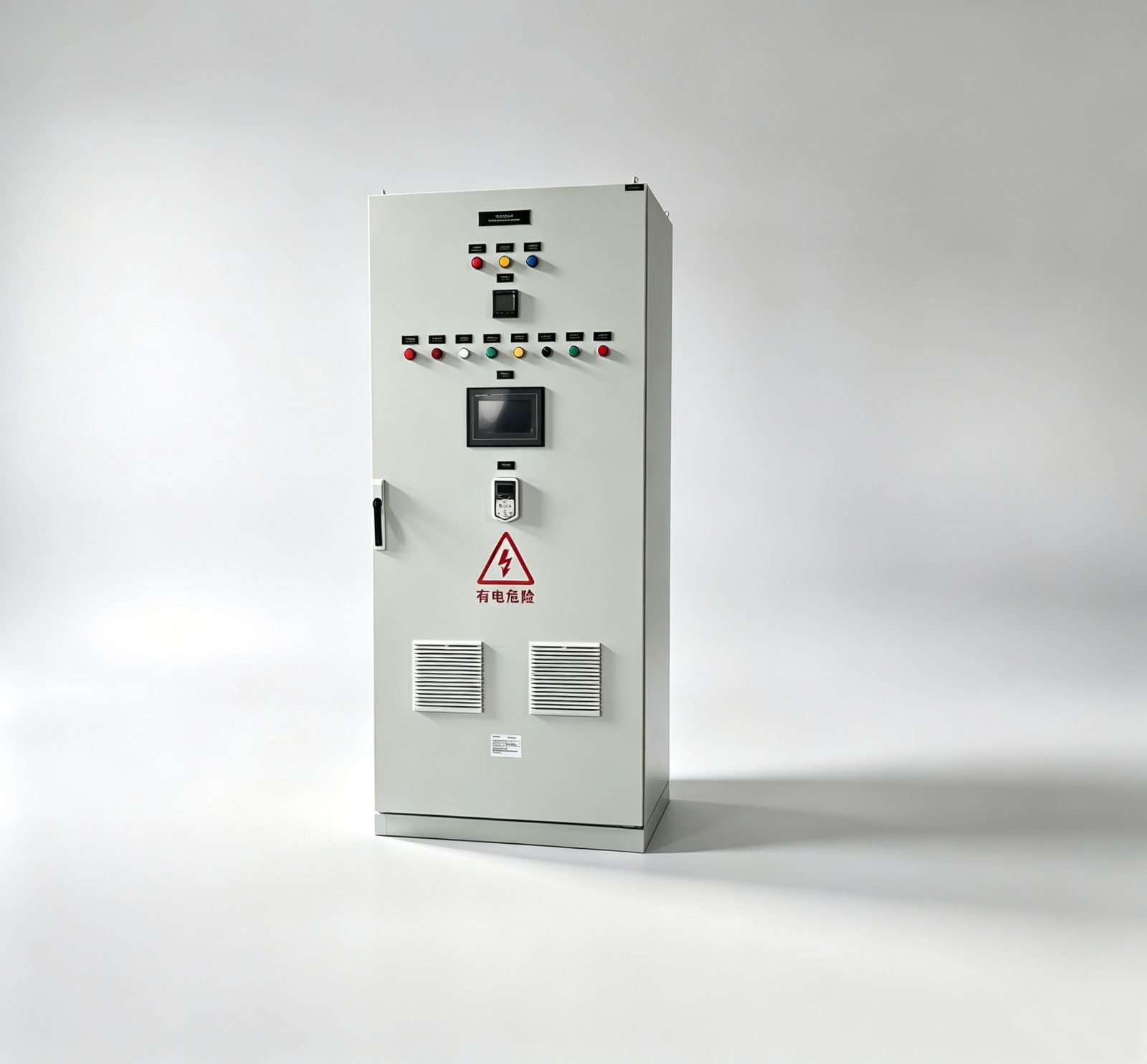

PLC控制柜是以可编程序控制器（PLC）为核心，集成电源、继电器、接线端子、通信模块等元器件，用于实现设备自动化和过程自动化控制的成套电气控制设备。它可根据实际控制规模灵活组合，既支持单柜自动控制，也可通过工业以太网或现场总线网络组成多柜集散控制系统，适应各种规模的工业自动化控制场合。

产品广泛应用于电力、冶金、化工、造纸、环保污水处理等行业，典型应用涵盖恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、食品机械、生产流水线等场景。

二、产品特点
控制性能
过载与短路保护：具有过载、短路、缺相保护等功能，保障设备安全运行

手动/自动双模式：支持手动与自动两种控制方式，操作灵活

网络化扩展：可通过工业以太网或现场总线实现多柜集散控制，搭配人机界面触摸屏，实现轻松操作与监控

抗干扰能力强：性能稳定，可扩展，适应各种工业自动化控制场合

结构与防护
柜体材质：可选优质冷轧钢板或不锈钢，表面经防锈、防腐处理（喷漆或喷塑）

防护等级：常规IP54及以上，可有效防止灰尘和水侵入；特殊环境可选IP65

通风散热：配备风扇、通风孔或空调等散热装置，确保柜内设备正常工作温度

布线规范：内部布线整齐，采用专用线槽敷设，线路安全整洁

防爆型（特殊环境）
外壳采用优质铝合金压铸或钢板焊接成型，表面粉末静电喷塑

防爆标志：ExedIIBT4/T5/T6、ExedIICT4/T5/T6

适用于石油石化、化工、酿酒、医药等爆炸性危险环境

三、技术参数
参数项目    技术指标
供电电源    DC 24V / 单相AC 220V（-10%，+15%）/ AC 380V，50Hz
防护等级    IP54及以上（常规）；IP65（可选）
柜体尺寸（参考）    高1500/1700/2000mm × 宽600/800/1000mm × 深200/300mm
工作环境温度    0℃ ~ +55℃
相对湿度    ≤85%（无凝露）
接地电阻    ≤0.1Ω（PE端子至裸露金属部件）
防爆标志（防爆型）    ExedIIBT4/T5/T6、ExedIICT4/T5/T6、DIP A20 TA,T4/T5/T6
注：柜体尺寸、防护等级及防爆等级可根据项目需求定制。

四、执行标准
GB/T 37391-2019《可编程序控制器的成套控制设备规范》——规定使用条件、功能要求、外观要求、检验规则等

GB/T 10233-2016《低压成套开关设备和电控设备基本试验方法》——涵盖介电性能、保护电路、温升等试验要求

GB 7251.1《低压成套开关设备和控制设备 第1部分：总则》

GB/T 4208《外壳防护等级（IP代码）》

五、核心元器件配置
序号    元器件名称    功能说明
1    总空气开关    整个机柜的电源控制
2    PLC主机    核心控制器，根据工程规模选择一体机、模块式或冗余配置
3    24VDC开关电源    为PLC及传感器提供直流工作电源
4    中间继电器    实现PLC输出指令与控制回路之间的电平转换与隔离
5    接线端子    信号与电源接线，根据信号数量配置
6    人机界面（HMI）    可选配触摸屏，实现参数设置与状态监控
7    通信模块    支持以太网、RS485、Profibus等总线通信
六、安装与使用
6.1 安装前检查
核对铭牌技术数据与实际使用条件是否相符

检查柜体外观有无运输损伤，元器件有无松动脱落

确认柜内元器件与配置清单、图纸一致

6.2 安装要求
柜体就位：应选用固定柜，门板为整门柜型，便于安装和维护；柜体做好找平固定

元器件布局：从上到下、从左向右布置，经常操作或维护的元器件安装在较易触及的位置

通风设计：采用前门下进风、上出风形式，进/出风口装通风过滤器防尘

接线规范：强弱电线路分开敷设，内部线和外部线的线槽分开；继电器和端子排一般布置在柜前下部或柜后

接地要求：确保设备可靠接地，做好避雷措施

6.3 工作原理
PLC投入运行后，其工作过程分为三个阶段，以一定扫描速度重复循环：

输入采样阶段：PLC以扫描方式顺序读取所有输入端的状态和数据，存入I/O映象区

用户程序执行阶段：按自上而下顺序扫描用户程序，进行逻辑运算，刷新相应线圈状态

输出刷新阶段：CPU按I/O映象区状态刷新输出锁存电路，驱动外部设备

6.4 维护保养
周期    维护内容
每月    检查电源电压及三相平衡，观察运行指示状态
每季    清洁柜内积尘，检查接线端子及元器件触头状态
年度    全面检查元器件老化情况，测试接地电阻（≤0.1Ω），建立运维台账
七、订货须知
订货时请提供以下信息：

控制规模：I/O点数、控制对象数量

PLC品牌要求：汇川、信捷、西门子、三菱等

供电方式：AC 220V / AC 380V / DC 24V

防护等级：IP54 / IP65

是否需要防爆：防爆等级要求

人机界面要求：是否配触摸屏，尺寸要求

通信接口要求：以太网 / RS485 / Profibus / EtherCAT等

柜体尺寸及安装方式：落地式 / 壁挂式

特殊功能要求：冗余配置、运动控制、SIL安全等级等

订货型号示例：
SQ-PLC-32-IP54（PLC控制柜，32点I/O，防护等级IP54）

八、安全警示
⚠️ 重要安全须知

安装、使用和维修前必须阅读和理解本说明书

所有操作和接线须由专业电气工程师执行，非专业人员禁止操作

维修前必须断开所有电源，确认无电后方可作业

柜体必须正确接地，接地线断开可能导致触电危险

定期检查通风散热装置，确保柜内温度在正常范围内

防爆型产品严禁在危险场所带电开盖

保持柜内清洁、干燥、通风，严禁存放杂物
