概述

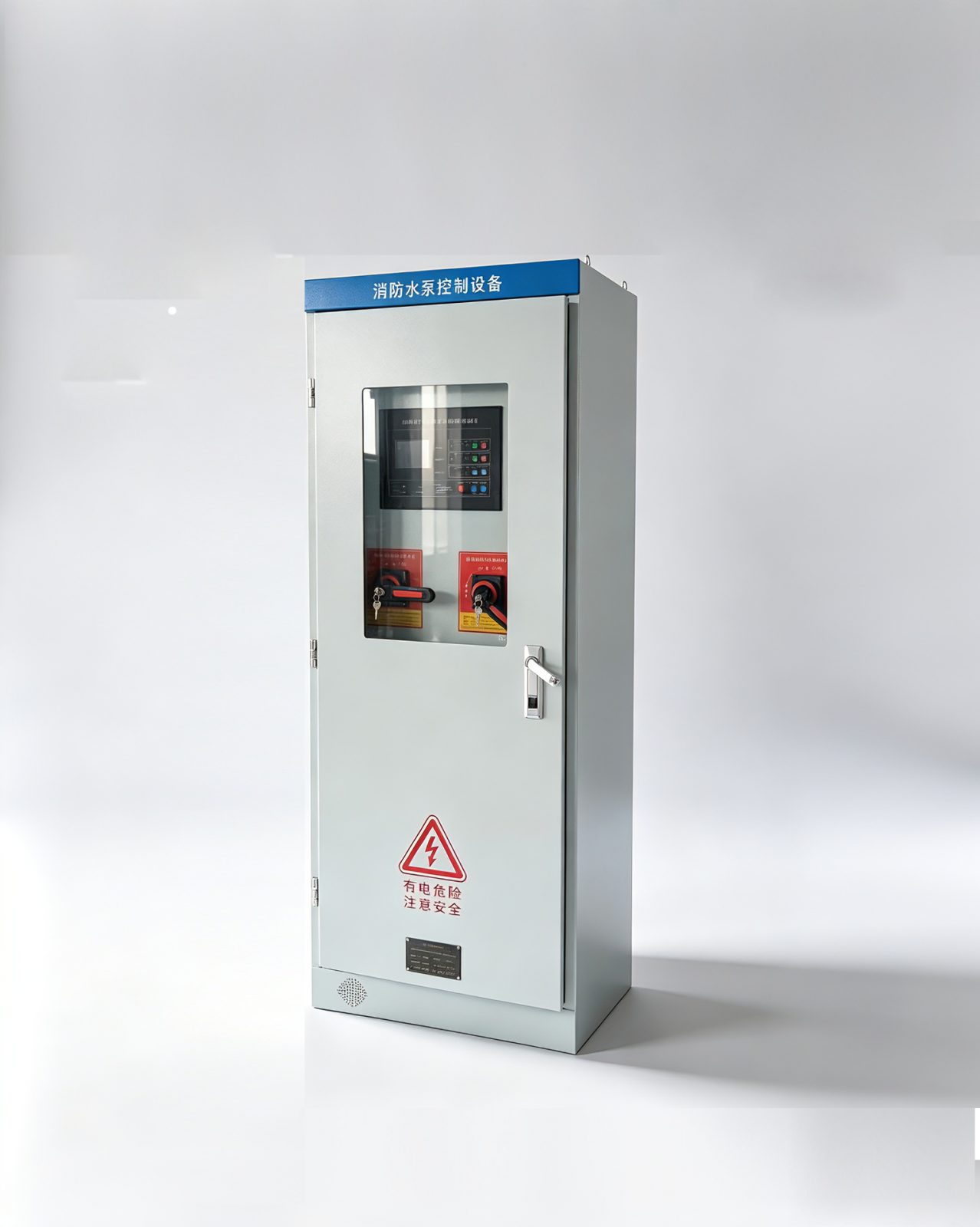

消防泵控制柜是消防给水系统的核心控制设备，专门用于对消火栓泵、喷淋泵、消防稳压泵等各类消防水泵实施启动、停止、切换及保护控制。当接收到消防报警信号、压力开关信号、流量开关信号或消防控制中心遥控指令时，控制柜能够在几秒内自动启动消防主泵，为消防管网提供灭火用水。

产品适用于0.75kW～250kW功率范围的消防泵组，涵盖直接启动、星三角降压启动、软启动等多种启动方式。广泛应用于高层住宅、写字楼、商业综合体、医院、学校、工业厂房、地下车库及市政消防泵站等场所的消防泵房电控配套。

产品特点
合规认证
持有CCCF消防产品认证，符合GB 16806-2006《消防联动控制系统》标准要求

满足GB 50974《消防给水及消火栓系统技术规范》及GB 7251.1相关规范

控制功能
手动/自动控制：手动状态下按下启动按钮即可启动被控设备，手动方式具有优先权限；自动状态下可接受联动信号自动启动

一用一备自动切换：常用泵出现故障时自动切换至备用泵工作，保证消防供水不间断

消防联动：支持与消防控制中心联动，可远程启停、状态反馈、故障上传

自动巡检：配备泵控制系统自动巡检电路，实现对泵控制一次回路及二次回路元器件的逐一检查

安全保护
具备缺相、过载、短路、过压、欠压等多重保护功能

消防水泵的过载保护仅作用于报警，不作用于跳闸，确保火灾工况下水泵持续运行

配备机械应急启动装置，在电路故障或控制器失灵等紧急情况下，可通过机械杠杆强制闭合主回路手动启动消防泵

状态监测与显示
面板设有电压、电流显示，水泵启/停状态显示，火警及故障声光报警显示

所有指示灯附近用中文标注功能，工作状态一目了然

三、技术参数
参数项目    技术指标
额定工作电压    AC 380V，三相五线制
额定频率    50Hz
适配控制功率    0.75kW ~ 250kW（部分系列可至315kW）
启动方式    直接启动、星三角降压启动、软启动可选
控制泵组数量    单泵控制、一用一备、两用一备、多泵联动
防护等级    不低于IP30（常规室内）；特殊要求可达IP55
绝缘电阻    电源接线端子与地之间 >20MΩ；带电端子与机壳之间 >50MΩ
介电强度    承受规定试验电压，无飞弧、击穿现象
接地电阻    主接地点与金属部件间电阻 ≤0.1Ω
双电源切换时间    ≤2s
工作环境温度    0℃ ~ +40℃
相对湿度    ≤92%（40℃时）
注：具体参数以订货技术协议及产品铭牌为准。防护等级根据安装环境可定制。

四、执行标准
GB 16806-2006《消防联动控制系统》

GB 50974《消防给水及消火栓系统技术规范》

GB 7251.1《低压成套开关设备和控制设备 第1部分：总则》

GB/T 4025《人机界面标志标识的基本和安全规则 指示器和操作器的编码规则》

GB/T 4026《人机界面标志标识的基本和安全规则 设备端子和导体终端的标识》

CCCF-CPRZ-15：2019 消防产品认证实施规则

五、核心元器件配置
序号    元器件名称    功能说明
1    断路器    主回路电源通断及短路保护
2    接触器    水泵电机主回路通断控制
3    热继电器    电机过载保护（仅报警不跳闸）
4    继电器    控制回路逻辑切换
5    指示灯    电源指示、启停状态指示、手/自动状态指示、故障报警指示
6    报警器    故障声光报警
7    双电源自动切换装置    两路电源自动/手动切换（选配）
8    机械应急启动装置    紧急情况下强制启动消防泵
六、安装与使用
6.1 安装前检查
核对铭牌技术数据与实际使用条件是否相符

检查柜体外观有无运输损伤，元器件有无松动脱落

确认柜内元器件与配置清单一致

6.2 安装要求
安装位置：消防泵控制柜应安装在通风、干燥、无腐蚀性气体、无爆炸危险的环境中，远离高温、潮湿、尘埃等不良环境

基础与固定：落地柜体做好基础槽钢找平固定，壁挂控制柜保证安装高度符合设计要求，操作面预留充足检修空间

接线规范：强弱电线路分开敷设，控制线与动力电缆分隔排布，减少信号干扰，线缆端头压接牢固，杜绝虚接发热

接地要求：控制柜金属壳体应有接地点及明显标识，接地电阻符合规范要求

防潮措施：地下潮湿泵房可根据需求加装柜体除湿加热装置，减少凝露造成开关、控制器故障

6.3 调试流程
绝缘测试：测试线缆对地绝缘电阻，确认符合要求

就地手动启停测试：验证手动模式下水泵正常启动与停止

消防联动自动启泵测试：模拟消防信号，验证自动启动功能

主备泵故障切换试验：模拟主泵故障，验证备用泵自动投入

故障报警功能测试：验证各类故障报警及指示灯显示功能

调试记录留存：作为消防验收备查资料

6.4 维护保养
周期    维护内容
每月    开展模拟启停试验，验证手动、自动模式正常启动；测试一用一备自动切换功能
每季    检查接线端子有无发热、氧化变色，紧固松动线缆；核查信号反馈能否正常上传消防控制室
雨季重点    排查柜体内部凝露情况，及时处理渗漏、潮湿源头
年度    全面检查元器件老化情况，建立运维台账，记录每次调试、巡检、故障处理内容
七、订货须知
订货时请提供以下信息：

产品型号：根据消防泵功率及控制方式选型

消防泵功率（kW）：确定控制柜容量等级

启动方式：直接启动 / 星三角启动 / 软启动

控制泵组数量：单泵 / 一用一备 / 两用一备 / 多泵联动

是否需要双电源切换：是/否

是否需要自动巡检功能：是/否

防护等级要求：常规IP30 / 特殊环境IP55等

元器件品牌要求：如施耐德、ABB、正泰等

安装方式：落地式 / 壁挂式

特殊功能要求：远程通讯接口、楼宇监控接口等

订货型号示例：
SQ-2XFY-55-YJ（消防泵控制设备，适配55kW消防泵）

八、安全警示
⚠️ 重要安全须知

安装、使用和维修前必须阅读和理解本说明书，特别重视安全警告，忽视警告可能造成设备损坏或人身伤害

所有操作和接线须由专业电气工程师执行，非专业人员禁止操作

消防水泵一经启动，不允许自动停运，只能人工停运；不允许利用管网压力控制元件控制消防泵的停运

消防水泵的过载保护仅作用于报警，不作用于跳闸，确保火灾工况下持续供水

机械应急启动功能应在控制线路发生故障时由有管理权限的人员在紧急时操作

定期检查双电源切换装置功能是否正常，确保备用电源可靠投入

建立消防设备运维台账，做到运维全过程可追溯

严禁在控制柜内存放杂物，保持柜内清洁、干燥、通风
