一、产品概述

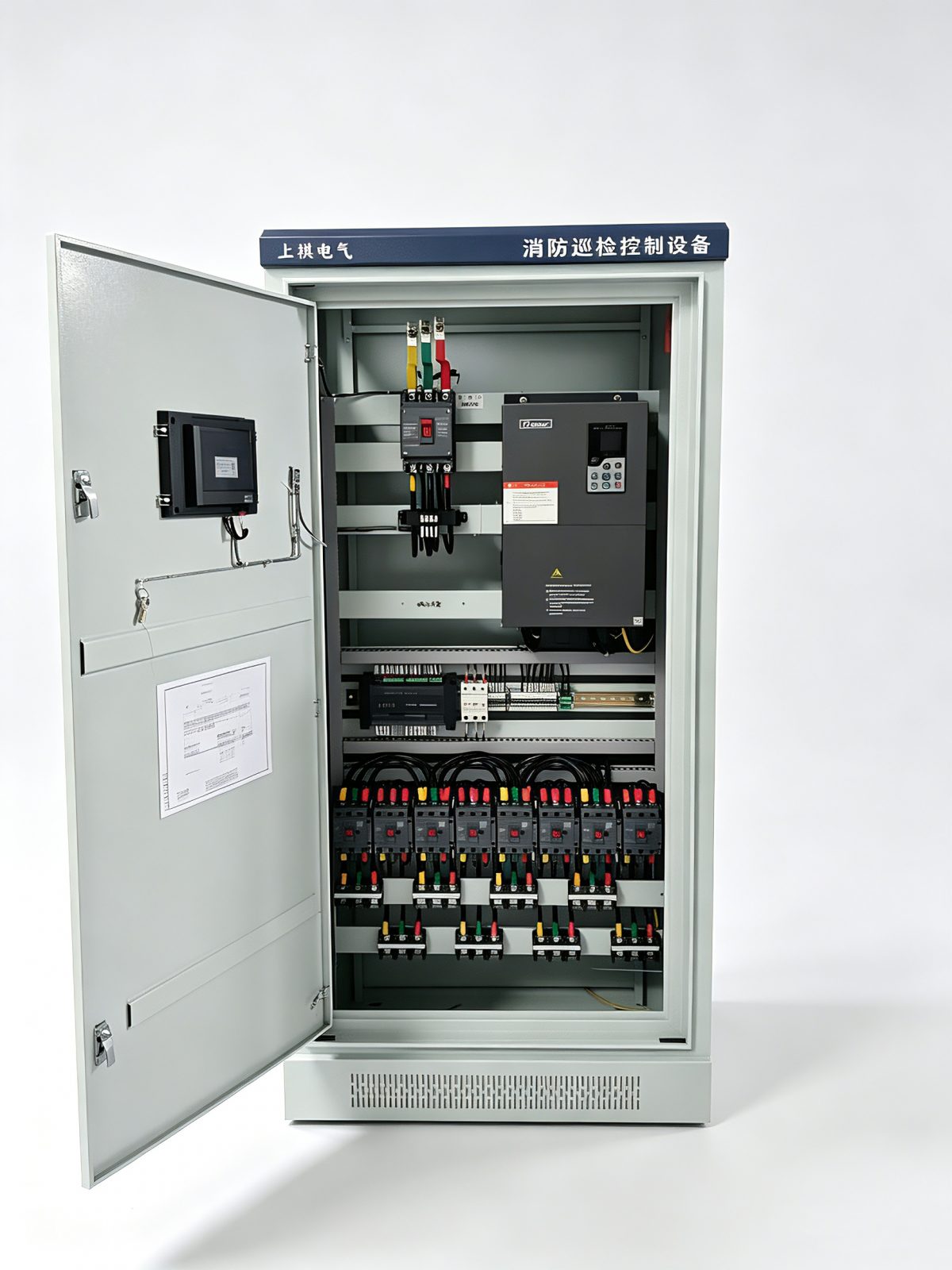

变频控制柜是以变频器为核心，集成断路器、接触器、PLC、PID调节器、压力/温度传感器等元器件，通过改变电机供电频率和电压来实现电机转速无级调节的成套电气控制设备。其核心价值在于节能降耗与平稳启动：根据实际工况需求调节电机输出，避免设备长期满负荷运行造成的能量浪费，同时消除电机直接启动时的大电流冲击。

产品广泛应用于恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等场景，典型应用涵盖液位控制、压力控制、温度控制及时间控制等多种自动控制模式。

二、产品特点
节能与运行优势
显著节能：根据注水量、输油量等实际需求供给电机工况，节电率可达48.8%，运行成本大幅降低

平稳启动：变频器从0Hz启动电机，启动加速时间可调，减少对电机电气部件和机械部件的冲击，延长设备使用寿命

降低噪音：电机运转速度根据工况要求明显减慢，有效降低运行噪音

高精度控制：压力控制精度可达0.2bar范围内，有效提高工况质量

控制功能
多种控制模式：支持液位控制、压力控制、温度控制、时间控制等，适配不同工艺需求

PID闭环调节：内置PID调节功能，根据传感器反馈信号动态调整输出频率，实现恒压/恒温等精确控制

多泵切换：支持单泵及多泵控制工作模式，具备多种主备泵切换方式

手动/自动切换：具备手动与自动两种控制方式，自动控制系统故障时可通过人工调节维持运行

保护功能
具备过载、短路、缺相保护，以及泵体漏水、电机超温、漏电等多种保护功能

变频器内置电子热保护实现电机过载保护

可选配输入/输出电抗器、EMI滤波器，有效抑制谐波与电磁干扰

三、技术参数
参数项目    技术指标
额定工作电压    AC 380V / 690V（三相），AC 220V（单相）
额定频率    50Hz
适配电机功率    0.75kW ~ 2000kW（根据柜型配置）
输出频率范围    0.1Hz ~ 500Hz
过载能力    150%额定电流持续60s；165%持续2s
控制方式    V/F控制、无编码器矢量控制、有编码器矢量控制
防护等级    IP20（室内）/ IP23 / IP54 / IP65（可选）
工作环境温度    -10℃ ~ +40℃（超过需降容或加强散热）
相对湿度    ≤90% RH（无凝露）
通信接口    RS485（Modbus RTU）、以太网（可选）
注：具体参数以订货技术协议及产品铭牌为准。功率范围、防护等级及控制方式可根据项目需求定制。

四、执行标准
GB/T 3797-2016《电气控制设备》

GB/T 30844.1《1kV及以下通用变频调速设备 第1部分：技术条件》

GB/T 30844.3-2017《1kV及以下通用变频调速设备 第3部分：安全规程》

GB/T 12668.3-2012《调速电气传动系统 第3部分：电磁兼容性要求及其特定的试验方法》

GB/T 7251.1《低压成套开关设备和控制设备 第1部分：总则》

GB/T 21056-2007《风机、泵类负载变频调速节电传动系统及其应用技术条件》

五、核心元器件配置
序号    元器件名称    功能说明
1    变频器    核心调速元件，实现频率与电压调节
2    断路器    主回路电源通断及短路保护，额定电流≥变频器额定电流1.2倍
3    接触器    主回路通断控制，仅用作电源隔离，不建议用于频繁启停变频器
4    输入电抗器（可选）    抑制电网谐波，改善功率因数
5    输出电抗器（可选）    抑制输出dv/dt与尖峰电压，适用于电机距离超过50米的场景
6    制动单元与制动电阻（可选）    消耗减速或位能负载产生的再生能量，防止过压故障
7    PLC（可选）    逻辑控制、多泵切换、复杂工艺联动
8    PID调节器/控制器    闭环控制，根据传感器信号调节输出
9    压力/温度/液位变送器    采集管网压力、温度、液位等实时信号
10    人机界面（可选）    参数设置、状态显示、故障查询
六、安装与使用
6.1 安装前检查
核对铭牌技术数据与实际使用条件是否相符

检查柜体外观有无运输损伤，元器件有无松动脱落

确认供电电源电压、频率与设备额定值匹配，接地良好

6.2 安装要求
安装位置：选择通风、干燥处，避免强磁场、高温、潮湿、化学腐蚀及剧烈振动场所

变频器布局：变频器应垂直安装在控制柜中部，正上方和正下方避免安装可能阻挡排风、进风的大元件；上下边缘距柜顶/柜底/隔板的最小间距应大于300mm

通风散热：柜体需设计合理的通风风道，顶部出风口安装防护网，底部进风口安装可拆卸防尘网

接线规范：控制电路端子接线使用屏蔽线或双绞线，必须与主回路、强电回路分开布线

接地防雷：确保设备可靠接地，做好避雷措施

6.3 参数设置
根据工艺要求合理设置以下参数：

电机额定功率、额定电压、额定电流、额定转速

输出频率上下限、加速时间、减速时间

过载保护阈值、PID调节参数（比例/积分/微分）

6.4 运行操作
运行过程中密切监控工作电压、电流、温度等参数，发现异常立即停机检查

变频/工频切换应在电机停止状态下进行，避免带载切换

遇到强雷等恶劣天气时，应停止使用并切断总电源

6.5 维护保养
周期    维护内容
每月    检查散热风扇运转状态，清理进风口防尘网积尘
每季    清洁柜内积尘，检查接线端子及接触器触头状态
年度    全面检查元器件老化情况，测试绝缘电阻，检查冷却系统
粉尘环境注意：多粉尘场所维护周期应缩短至1个月左右，重点清理变频器内部及散热风道积尘。

七、订货须知
订货时请提供以下信息：

电机参数：功率（kW）、额定电压、额定电流、电机类型（异步/同步）

控制方式：V/F控制 / 矢量控制 / 直接转矩控制

应用场景：恒压供水 / 风机水泵 / 中央空调 / 其他

控制功能要求：PID闭环、多泵切换、变频/工频切换、多段速等

防护等级：IP20 / IP23 / IP54 / IP65

变频器品牌：西门子、ABB、施耐德、汇川、台达等

柜体材质及安装方式：冷轧钢/不锈钢，壁挂式/落地式

通信接口要求：RS485 / 以太网 / Profibus等

特殊功能：防爆、防尘、远程监控等

订货型号示例：
SQ-BP-55-IP54（变频控制柜，适配55kW电机，防护等级IP54）

八、安全警示
⚠️ 重要安全须知

安装、使用和维修前必须阅读和理解本说明书

所有操作和接线须由专业电气工程师执行，非专业人员禁止操作

维修前必须断开所有电源，并等待变频器内部电容放电完毕（通常需等待5分钟以上）

柜体必须正确接地，接地线断开可能导致触电危险

不建议通过接触器频繁启停变频器，频繁启停应通过控制端子实现

定期检查通风散热系统，确保柜内温度在正常范围内

防爆型产品严禁在危险场所带电开盖

保持柜内清洁、干燥、通风，严禁存放杂物
